При наружном прокладывании инженерных коммуникаций необходимо защитить их от воздействия механической нагрузки. Для этих целей применяются железобетонные лотки, для герметизации которых используются плиты перекрытия каналов. Изделия изготовлены из тяжелых марок бетона, что придает им достаточной прочности, морозостойкости и водонепроницаемости.
ООО «Завод ПБК» изготавливает и реализует ЖБИ плиты перекрытия тип П лотков и каналов по приемлемым ценам и высокого качества. Вся продукция проходит контроль качества на производстве и соответствует Серии 3.006.1-2.87 выпуск 2.
Что представляет собой конструкция?

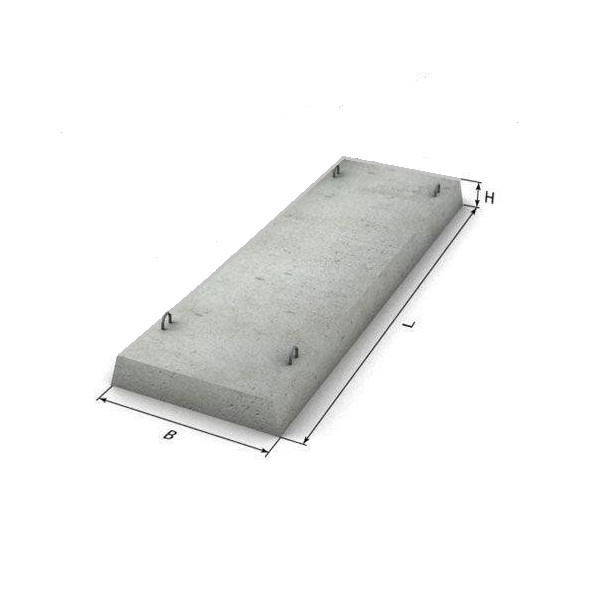

Плиты перекрытия каналов и лотков – это плоские ЖБИ плиты прямоугольной формы. Размер плит должен совпадать с размером лотков, с которыми вы собираетесь их применять. Бетонные плиты перекрытия теплотрассы используют в перекрытии каналов КН и лотков тип Л под трубопроводы различного вида.
Технические характеристики этих изделий позволяют использовать материал для подземного или наружного прокладывания каналов. Марка бетона, которая используется для изготовления изделия, должна быть не ниже класса В20. Стальная арматура имеет устойчивость к коррозии. Прочность металла определяется классом не ниже А-2.
Как расшифровывается маркировка?
Обозначение плит перекрытия лотков состоит из комбинации букв и цифр, что выполняется согласно Серии 3.006.1-2.
П 13д-11 имеет расшифровку:
П – плита;
13 – порядковый номер элемента;
д – доборная;
11 – нагрузка в тс/м2.
Особенности кабельных каналов
Каналы для прокладывания кабеля находятся ближе к поверхности земли, чем канализационные блоки. Плита перекрытия кабельных каналов должна выдерживать значительные механические нагрузки. От этого зависит не только целостность кабеля, но и безопасность прохожих людей. Максимальную безопасность гарантируют показатели технических характеристик не ниже, чем в канализационных конструкциях.
Какие функции может выполнять конструкция?
В зависимости от расположения плиты изделие может быть предназначено для таких целей:
Накрывание крышки на уровне с землей. Такие плиты могут использоваться в пешеходной, велосипедной зоне, на дороге или автостоянке.
Подземное использование. Такие конструкции рассчитаны на использование на глубине 0,5 м. Плита может применяться, как перекрытие или основание для лотка.
Компания ООО «Завод ПБК» реализует качественные плиты перекрытия лотков. Наши изделия соответствуют всем требованиям ГОСТа. Мы доставим продукцию на вашу строительную площадку и разгрузим с помощью манипулятора.
Плиты типа П 0,42
| Наименование изделия | Размер (мм) |
Рабочий объем, м3 |
Масса (т) | ||
| D | d | H | |||
| П 1-5 | 740 | 420 | 50 | 0,02 | 0,04 |
| П 1-8 | 740 | 420 | 50 | 0,02 | 0,04 |
| П2-15 | 740 | 420 | 100 | 0,03 | 0,08 |
Плиты типа П 0,57
|
Наименование изделия |
Размер (мм) |
Рабочий объем, м3 |
Масса (т) | ||
|
D |
d |
H | |||
|
П 3-5 |
740 |
570 |
50 |
0,02 |
0,05 |
|
П 3-8 |
740 |
570 |
50 |
0,02 |
0,05 |
|
П 4-15 |
740 |
570 |
100 |
0,04 |
0,11 |
Плиты типа П 0,78
|
Наименование изделия | Размер (мм) |
Рабочий объем,
м3 |
Масса
(т) | ||
| D | d | H | |||
| П 5-5/2 | 1490 | 780 | 70 | 0,08 | 0,2 |
| П 5-8/2 | 1490 | 780 | 70 | 0,08 | 0,2 |
| П 5д-5 | 740 | 780 | 70 | 0,04 | 0,1 |
| П 5д-8 | 740 | 780 | 70 | 0,04 | 0,1 |
| П 6-15 | 2990 | 780 | 120 | 0,28 | 0,7 |
| П 6д-15 | 740 | 780 | 120 | 0,07 | 0,17 |
